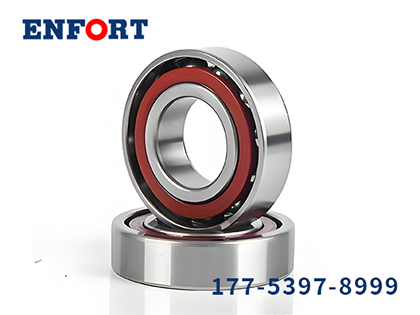

单列角接触球轴承：精密机械的“关节”，高转速与高刚性的守护者‌【恩弗特】

单列角接触球轴承Single-row angular contact ball bearing在现代精密机械与高速传动系统中，有一个看似小巧、却至关重要的核心部

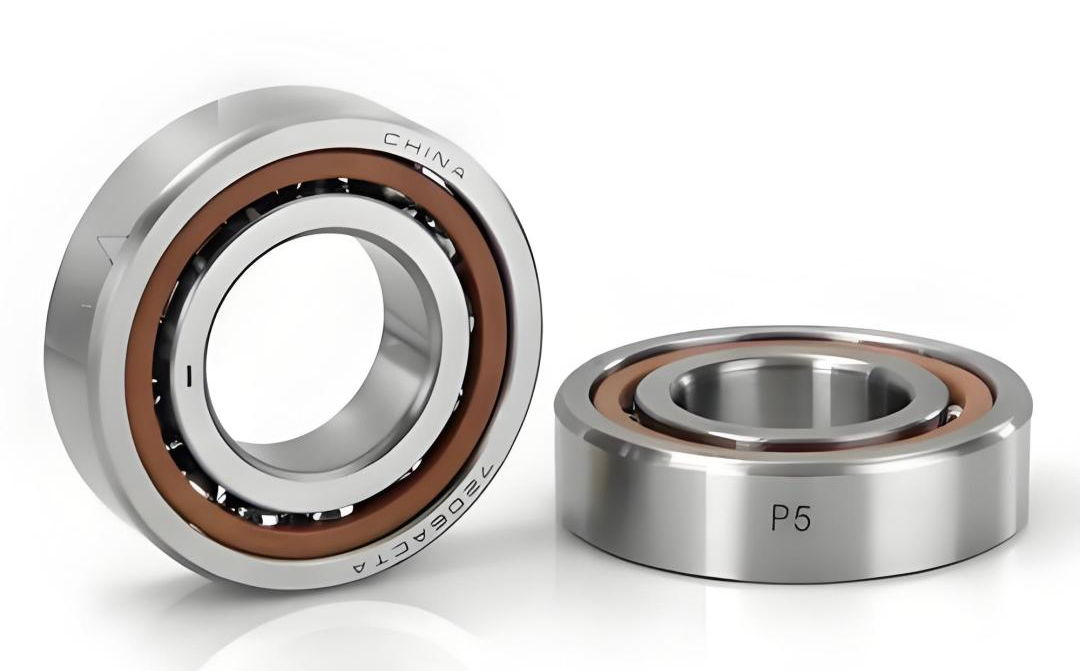

单列角接触球轴承

Single-row angular contact ball bearing



在现代精密机械与高速传动系统中，有一个看似小巧、却至关重要的核心部件——单列角接触球轴承。它能同时承受径向和单向轴向载荷，代号通常为 ‌S70000 或 70000 系列‌。由于其内部独特的接触角设计，它‌必须成对安装‌以平衡轴向力。凭借‌高转速、高刚性‌的卓越性能，它成为了机床主轴、汽车轮毂等核心传动部位不可或缺的“关节”。今天，就让我们一起深入探索这一精密机械部件的奥秘。


# 01

核心结构与受力原理：角度的艺术‌



单列角接触球轴承的性能核心，在于其内部滚道与钢球之间独特的 ‌“接触角”‌ 设计。这个角度直接决定了它的承载能力与速度极限。


1.接触角：性能的“调节器”‌


接触角定义‌：指滚动体与滚道接触点连线与轴承轴线垂直线间的夹角。常见规格有 ‌15°、25°和40°‌。

角度小（如15°）‌：更利于高速旋转，摩擦发热小，是‌高频马达、高速主轴‌等对速度有极致要求场景的首选。

角度大（如40°）‌：轴向承载能力显著增强，能承受更大的推力负荷，广泛应用于‌重型机床主轴、重载齿轮箱‌等场合。


2.为什么必须成对使用？‌


这是其力学特性决定的。单个单列角接触球轴承在承受径向载荷时，会产生内部轴向分力，无法限制轴的双向位移。因此，工程师们通过‌背对背（DB）、面对面（DF）或串联（DT）‌ 等方式将其成对配置。这种组合不仅能有效抵消附加轴向力，还能极大提高整个传动系统的刚性和旋转精度。


3.匠心独运的结构细节‌


其内外圈通常采用‌一侧肩高、一侧肩低‌的非对称设计。这使得轴承不可分离，并能在有限空间内容纳更多钢球，从而提升负载能力。保持架的材质（如黄铜、聚酰胺或钢板）也经过精心选择，以适应不同转速与温度下的稳定性需求。


# 02

型号识别与工程选型指南‌



面对繁多的轴承型号，如何快速准确地为您的设备“配对”？了解型号后缀和选型逻辑是关键。


1.解读型号“密码”‌


国内常用的7000系列代号中，后缀字母直接指明了接触角：

7000C型‌：接触角15°，适用于较大尺寸的精密轴承，侧重‌高速性能‌。

7000AC型‌：接触角25°，多用于精密主轴轴承，是‌转速与载荷的平衡之选‌。

7000B型‌：接触角40°，可承受‌较大轴向载荷‌，适用于重载场景。


2.选型四大核心要素‌


确定具体型号绝非只看尺寸，必须综合考量：

载荷性质‌：以径向载荷为主可考虑深沟球轴承；轴向载荷大或联合载荷则首选角接触球轴承；若存在较大冲击载荷，需考虑滚子轴承。

转速限制‌：高转速场合优先选择球轴承及小接触角型号，同时‌保持架的结构和材质对极限转速有极大影响‌。

润滑方式‌：根据工作环境（温度、污染程度）选择润滑脂或油雾润滑。良好的润滑不仅能减少摩擦磨损，还能起到冷却、防锈的关键作用。

配合精度‌：旋转精度要求高时应采用较紧配合；负荷大且有振动时配合也需收紧；若外圈需轴向游动，则配合应稍松。


3.尺寸系列的选择‌


相同内径下，还有‌718、719、70、72、73‌ 等不同的尺寸系列，其外径及厚度依次加大。选型时务必核对设备的安装空间，确保尺寸匹配。


# 03

典型应用与精益维护‌



单列角接触球轴承是高端装备实现高性能的基石，其应用与维护同样体现着精密工程的严谨。


1.核心应用领域‌


精密机械‌：机床主轴、磨床主轴、工业机器人关节、分度头——这些对精度和寿命要求极高的部位，是它的主战场。

动力传输‌：高频马达、燃气轮机、离心分离机、汽车前轮及差速器小齿轮轴——在这些高速运转的场景中，它保障着动力平稳高效传递。

工业设备‌：增压泵、钻井平台、食品机械、涂装设备等众多领域都能见到它的身影。


2.严苛的安装环境要求‌


高速精密轴承对清洁度‌极为敏感‌。安装工作‌必须在无尘洁净房间内进行‌，配套使用的隔圈平行度应严格控制在 ‌1微米以下‌，任何微小的颗粒或偏差都可能导致早期失效。


3.存放与保养的科学‌


存放‌：环境应清洁、干燥、通风，远离腐蚀性气体。长期保管时，环境相对湿度‌不宜超过65%‌，并需定期进行防锈处理。

安装前‌：必须将轴承清洗干净，并按规定量填入合适的润滑脂，为它的“职业生涯”创造一个完美的开端。



单列角接触球轴承，虽方寸之间，却凝聚了材料科学、力学与精密制造的智慧。它是现代工业设备实现高速、高精、高效运行的 silent guardian（静默守护者）。



希望这篇文章能帮助您更全面、深入地认识这一精妙的机械元件，并为您的设备选型与维护提供有价值的参考。



免责声明：图文素材来源于网络，版权归原作者所有，如有侵权，请联系删除。


上一篇:双列角接触球轴承：精密旋转系统的“隐形核心”【恩弗特进口轴承】

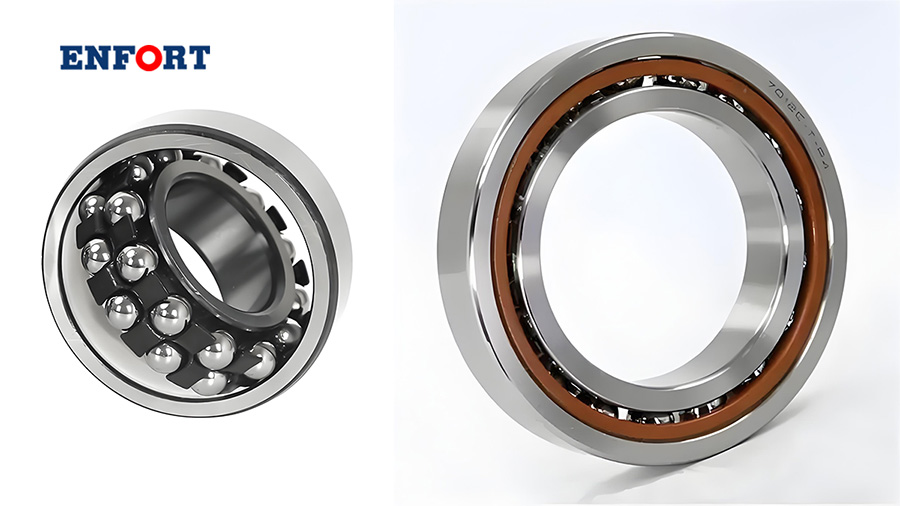

下一篇:调心球轴承和角接触球轴承区别是什么？恩弗特帮您解析【点击收藏】
